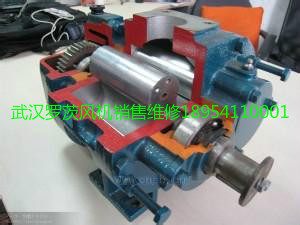

罗茨风机隔音罩穿孔板的吸声原理是亥姆霍兹共振理论, 声波传到共振器时,小孔颈中的气体在声波压力下往返运动,运动气体具有一定质量，它抗拒运动速度的变化。声波进入小孔时，因为孔壁的摩擦和阻尼，使部分声能转化为热能而消耗。分析噪声数据可以看出，风机噪声分为较明显的低、中、高频段,多孔吸声材料对于中高频噪声的吸收较好，因此可以利用穿孔板的亥姆霍兹共振原理吸收或减弱中低频噪声。

穿孔板采用穿孔镀锌钢板，在孔径 5mm，板厚度t= 0.5mm,板后空气层厚度D = 95mm时，穿孔板共振频率和穿孔率有如图所示关系，可以看出，穿孔率越小，共振频率越 低，穿孔率越大,共振频率越高，类似于抛物线关系。

风机的中频噪声主要集中在1100Hz附近, 由于当穿孔板的穿孔率大于20%时,不论穿孔 以何种几何张状排列，其声质量都很小，其声学 作用降低，它已不起共振吸声作用，而主要起护 面或罩面作用，这时所保护的吸声材料层是整个吸声结构的主体。文献[11]中，也说明穿 孔板后面的材料的吸声系数一般随穿孔率的提 高而上升，但是当穿孔率大于20%时,穿孔板的吸声性能将下降。

图 穿孔板排列方式

选择穿孔板穿孔率为20%，圆孔排列为三角形排列方式，孔径为5mm的穿孔板进行设计,由式fr=c/2π(p/Lk*D)1/2计算得到穿孔板共振频率为974Hz,较能满足要求。图为穿孔板穿孔排列方式。
